3C类压铸件视觉检测案例汇总

Name: 3C类压铸件 视觉检测 案例汇总
Rating: 4.6 (82 reviews)

压铸件检测

案例详情

在手机、平板、笔记本电脑等 3C 产品的生产制造流程中，压铸件检测是针对铝镁合金材质的中框、外壳、支架、转轴组件、摄像头装饰圈、内部固定骨架等结构件，开展自动化外观瑕疵、尺寸形位、孔位精度、表面工艺、字符 LOGO 等全维度质量校验。压铸件作为 3C 产品的核心承重与外观结构件，品质直接决定整机装配间隙、外观质感、结构强度与使用寿命，是 3C 智能制造生产中不可或缺的核心质检环节。

▲国内典型的压铸生产线

压铸件品质把控至关重要，看似微小的表面缺陷、尺寸超差、孔位偏移、变形翘曲，都会引发整机装配卡顿、缝隙偏大、屏幕贴合不良、外观瑕疵、结构强度不足等批量质量问题，严重时造成大批量返工、产品报废与品牌售后投诉。传统人工肉眼检测易疲劳、漏检率高、检测标准不统一、效率低下，难以满足 3C 行业高精度、高节拍、可追溯的生产需求。自动化压铸件视觉检测可实现全检、高精度、高速度、数据可追溯，替代人工完成标准化质检，帮助企业大幅降本增效、稳定产品良率。

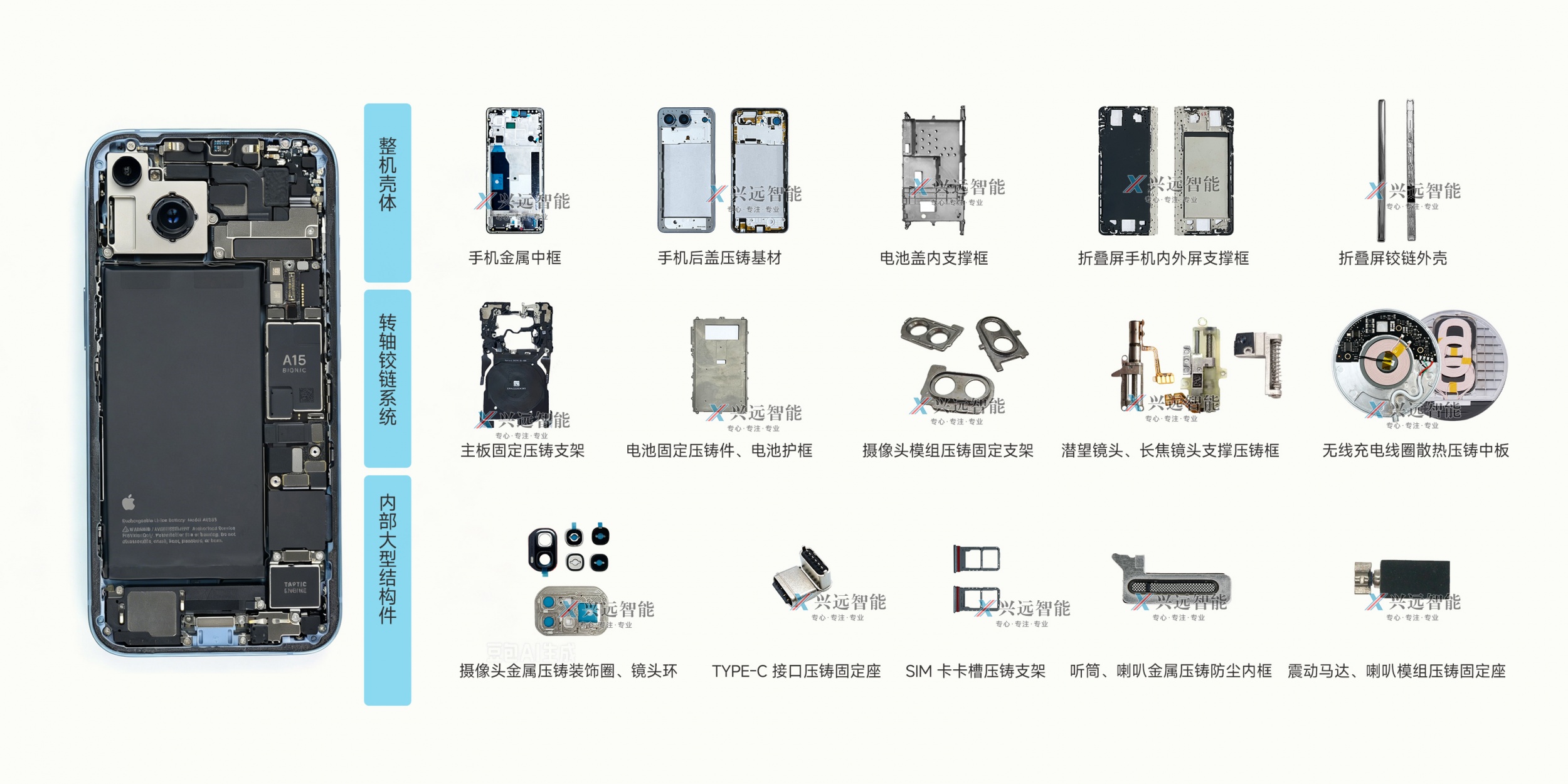

▲兴远智能在手机、平板压铸件领域的可检测项汇总

▲兴远智能在笔记本电脑压铸件领域的可检测项汇总

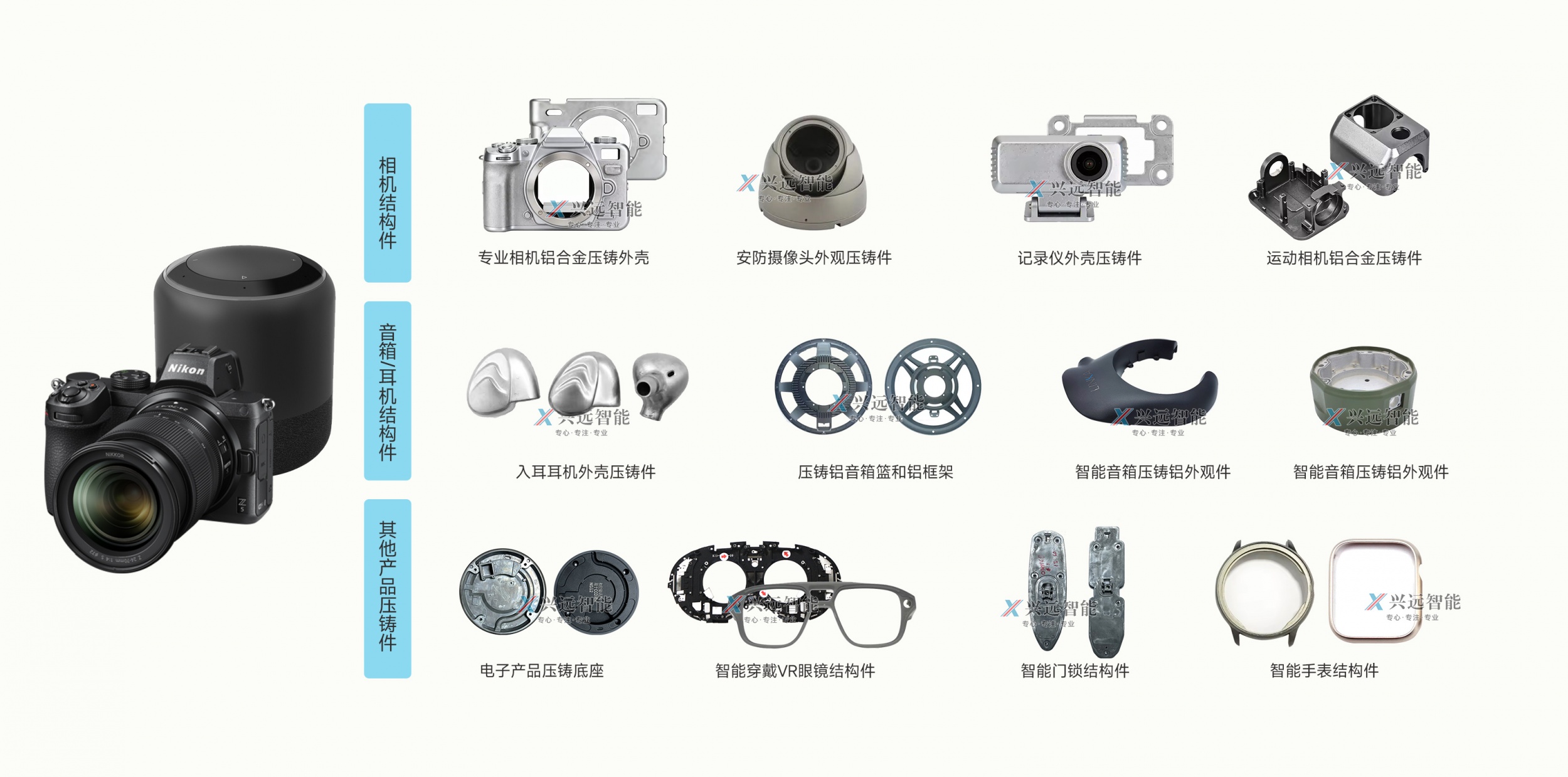

▲兴远智能在 3C 消费电子类产品压铸件领域的可检测项汇总

兴远智能深耕 3C 机器视觉检测多年，可全面覆盖手机、平板、笔记本全品类压铸件自动化视觉检测。涵盖手机中框金属边框、电池盖压铸基材、平板外壳中框、笔记本 A/B/C/D 壳压铸结构件、内部加强固定支架、摄像头压铸装饰圈、按键金属压铸件、接口精密压铸件、散热底座、笔电转轴压铸组件等全品类。可实现表面外观缺陷检测、尺寸形位精度测量、平面度翘曲变形检测、孔位位置度与孔径检测、卡槽台阶段差检测、喷砂阳极表面不良检测、镭雕字符 LOGO 检测等一站式全流程质检服务，适配压铸毛坯件、机加工半成品、表面处理后成品全工序检测，为压铸生产厂家、CNC 机加工企业、3C 整机组装厂提供稳定可靠的在线、离线视觉检测解决方案。

▲兴远智能针对压铸件检测的整套设备方案

▲兴远智能压铸件典型方案：上料机+钢片检测机+下料机组合

▲兴远智能压铸件典型方案：钢片检测机

▲兴远智能压铸件典型方案：4工位六面钢片检测机

▲兴远智能压铸件典型方案：下料机

依托自主研发的视觉软件平台，兴远智能为 3C 压铸件检测打造专业一站式算法工具包，适配金属高反光、纹理复杂、曲面异形等复杂工况，算法稳定、适配性强、易落地：

支持颜色检测，可识别压铸件表面色差、氧化斑块、阴阳面、喷砂不均、阳极异色等表面工艺不良；

支持轮廓对比，精准检测压铸件缺料、崩边、外形变形、轮廓异常、边缘披锋毛刺等成型缺陷；

具备特征对比（Mark 定位），实现曲面、异形压铸件精准定位，为尺寸测量与缺陷检测提供二次基准；

搭载残缺检测算法，可精准识别表面气孔、砂眼、缩孔、裂纹、冷隔、凹坑拉伤等各类压铸常见不良；

支持轮廓匹配，用于压铸件外形比对、LOGO 镭雕字符、装饰纹路一致性检测，识别字符残缺、偏位、模糊；

配备定位边、测量基准边 / 基准圆，适配不规则压铸件基准标定；

集成偏移测量、卡尺测量、角度检测、区域位置检测，精准管控外形尺寸、孔位偏移、台阶宽度、卡槽间隙；

支持测量基准圆、检测圆、圆度检测，可检测螺丝孔、摄像孔、接口孔的孔径、圆度、孔位同心度；

具备边缘检测能力，识别边缘弯曲变形、孔口崩边、内壁毛刺；

同时支持透光检测，排查压铸孔位堵孔、沙眼穿孔等隐患，全面覆盖从外观缺陷到高精度尺寸测量的所有视觉检测场景。

▲兴远智能视觉检测软件界面

除 3C 压铸件缺陷检测外，兴远智能视觉检测装备还可广泛应用于 3C 领域全流程质量检测，包括3C 各类辅料检测、整机外观检测、屏幕模组视觉检测、中框后盖外观尺寸检测、SMT 贴片 PCB/AOI 检测、整机组装间隙段差检测、注塑件、CNC 件、冲压件等全品类零部件外观与尺寸检测。以自研 2D/3D 视觉算法平台为核心，统一硬件架构与软件生态，为 3C 电子制造企业提供从零部件到整机、从毛坯到成品的一站式视觉检测解决方案。

▲ 兴远智能针对 3C 全产业链检测的设备方案
